Sur le papier, votre chariot lève 2 tonnes. En vrai, à 4,50 m de haut, avec une palette dont le centre de gravité tombe à 700 mm du talon des fourches, il en lève beaucoup moins. La plaque de charge est la seule source qui tranche ce genre de débat : encore faut-il savoir la lire, et vérifier qu’elle correspond à la machine que vous avez devant vous.
- La plaque de charge d’un chariot élévateur donne la charge réellement admissible selon la hauteur de levée et le centre de gravité de la charge. Ce n’est pas la capacité de la brochure commerciale.
- C’est une obligation : l’article R4324-25 du Code du travail impose une indication visible des charges maximales, et l’article R4323-33 interdit de lever plus que la charge indiquée.
- On la lit en croisant deux données dans l’abaque de charge : la hauteur de levée et la distance du centre de gravité.
- Une plaque absente, illisible ou décalée par rapport aux équipements montés rend le chariot inutilisable en l’état.
- Le CACES R489, en vigueur depuis le 1er janvier 2020, intègre cette lecture dans la formation des caristes.
1. Qu’est-ce que la plaque de charge et pourquoi elle est obligatoire

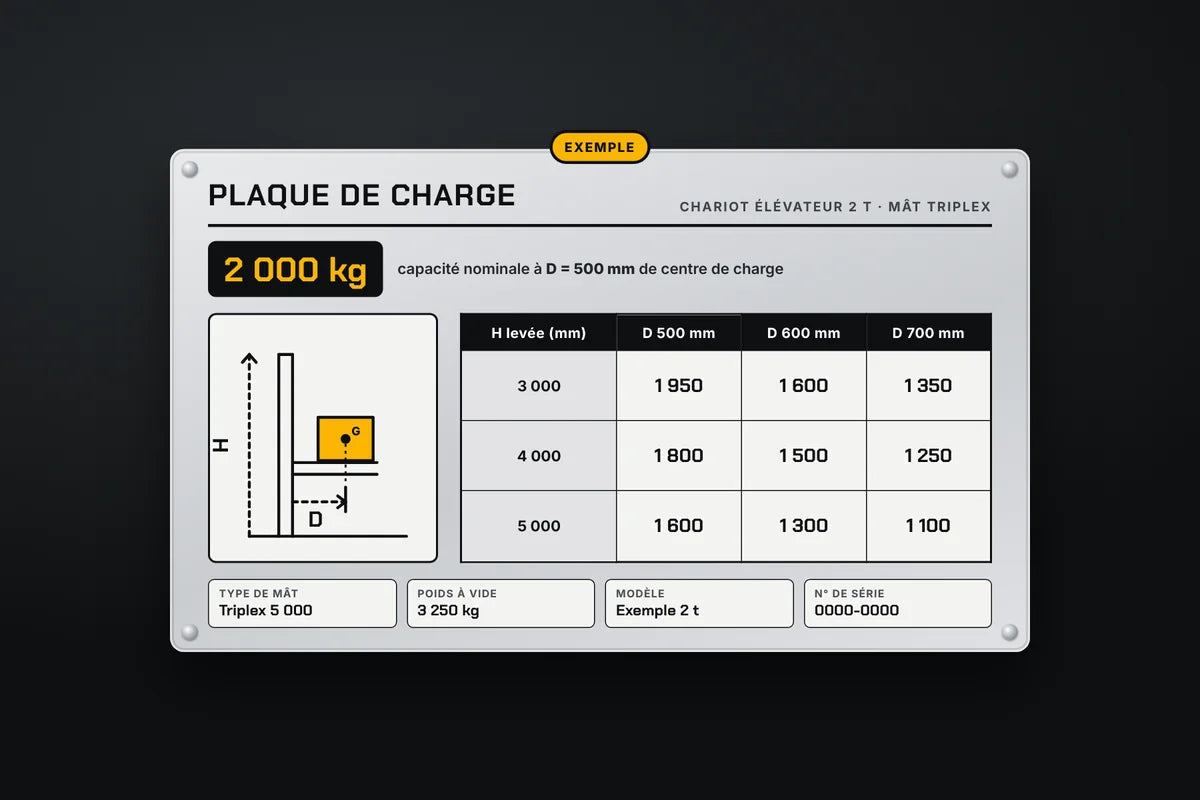

Une plaque de charge, c’est un rectangle de quelques centimètres collé ou riveté sur le chariot, avec un tableau et un pictogramme de mât. Elle indique, pour chaque configuration de l’engin, la charge nominale autorisée. Autrement dit : le poids que vous pouvez soulever à cette hauteur, avec ce mât, avec ces fourches.
Le cadre juridique est simple.
Article R4324-25 du Code du travail : les appareils servant au levage de charges portent une indication visible de la ou des charges maximales d’utilisation et, le cas échéant, une plaque de charge donnant la charge nominale pour chaque configuration de l’appareil.
Article R4323-33 : il est interdit de lever une charge supérieure à celle indiquée sur l’appareil et, le cas échéant, sur sa plaque de charge, sauf lors des essais. Soulever plus lourd est une infraction, même si la machine « y arrive ».
Arrêté du 1er mars 2004 : la vérification générale périodique (VGP) d’un chariot élévateur revient tous les six mois. C’est l’occasion de s’assurer que la plaque est présente, lisible et à jour.
Un point à clarifier, parce qu’il circule beaucoup d’approximations : le CACES n’est pas ce qui rend la plaque obligatoire. Le CACES R489 est une recommandation de la CNAM sur la conduite en sécurité ; il s’appuie sur le Code du travail, il ne le remplace pas. La plaque est due par le constructeur, et son non-respect engage l’employeur comme le cariste.
C’est aussi la raison pour laquelle une plaque est propre à un engin : mât, fourches, équipements, châssis. Pas de photocopie, pas de « c’est le même modèle ».

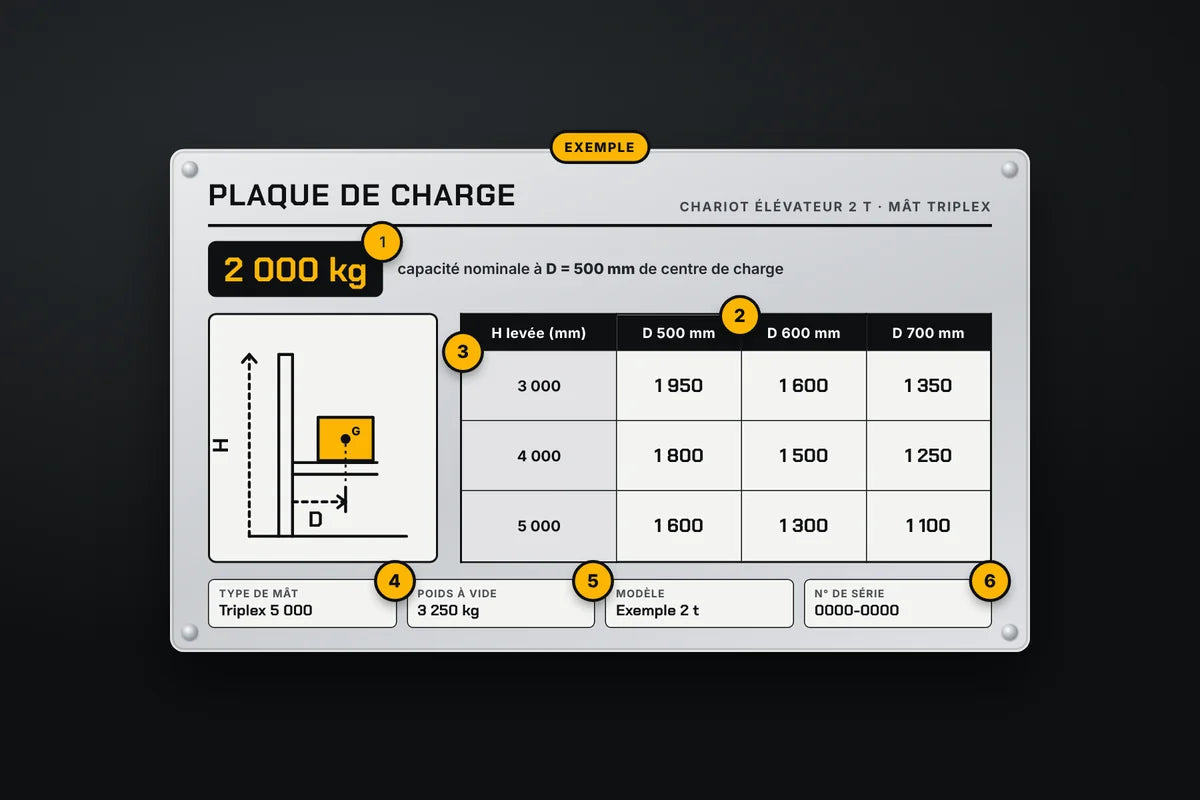

2. Comment lire une plaque de charge, ligne par ligne
La capacité nominale. Le chiffre en haut de la plaque, en kg ou en tonnes. Attention : elle vaut pour une configuration de référence, presque toujours un centre de charge de 500 mm. Sur le CPD-20 de notre catalogue, c’est 2 000 kg à 500 mm. Ce chiffre n’est pas faux ; il est simplement conditionnel.
Le centre de gravité (ou centre de charge). La distance horizontale entre le talon des fourches et le centre de gravité de la charge, en millimètres. C’est la donnée que les caristes sous-estiment le plus. Une palette plus profonde, une bobine, un big bag non tassé, une charge déportée sur un côté : à chaque fois, le centre s’éloigne et la capacité réelle chute.
La hauteur de levée. La plaque présente en général plusieurs colonnes ou lignes : 2 000, 3 000, 4 000, 5 000 mm. Plus vous montez, plus la capacité baisse. C’est de la physique, pas du marketing : le moment de renversement augmente avec la hauteur.
Le type de mât. Duplex, triplex, levée libre, hauteur déployée. La plaque est établie pour un mât précis. Changez de mât, la plaque devient obsolète.
Le poids à vide. La masse du chariot sans charge. Indispensable pour les planchers d’étage, les monte-charges, les camions et les quais. Un 2 t électrique pèse souvent plus de 3 tonnes à vide : ça ne se devine pas, ça se lit.
Les accessoires et le modèle. Constructeur, référence, numéro de série, parfois norme de référence (ISO 3691-1). Si un tablier déporteur, une pince ou des fourches rallongées sont montés, la capacité doit être rééditée.
Tableau récapitulatif des mentions à relever
| Mention | Ce qu’elle vous dit | Piège courant |
|---|---|---|
| Capacité nominale (kg) | Charge maxi dans la configuration de référence | La lire comme valable partout |
| Centre de charge (mm) | Distance talon des fourches / centre de gravité | Supposer 500 mm pour toutes vos palettes |
| Hauteurs de levée + capacités | L’abaque, ligne par ligne | S’arrêter à la première ligne |
| Type / référence du mât | La configuration exacte couverte | Un mât changé sans plaque rééditée |
| Poids à vide (kg) | Masse du chariot, charges au sol | L’oublier pour un plancher ou un camion |
| Accessoires autorisés | Options qui modifient la capacité | Une option montée sans nouvelle plaque |
| Constructeur, modèle, n° de série | Traçabilité de la plaque | Une plaque « empruntée » à un autre engin |
3. L’abaque de charge : le tableau qui change tout

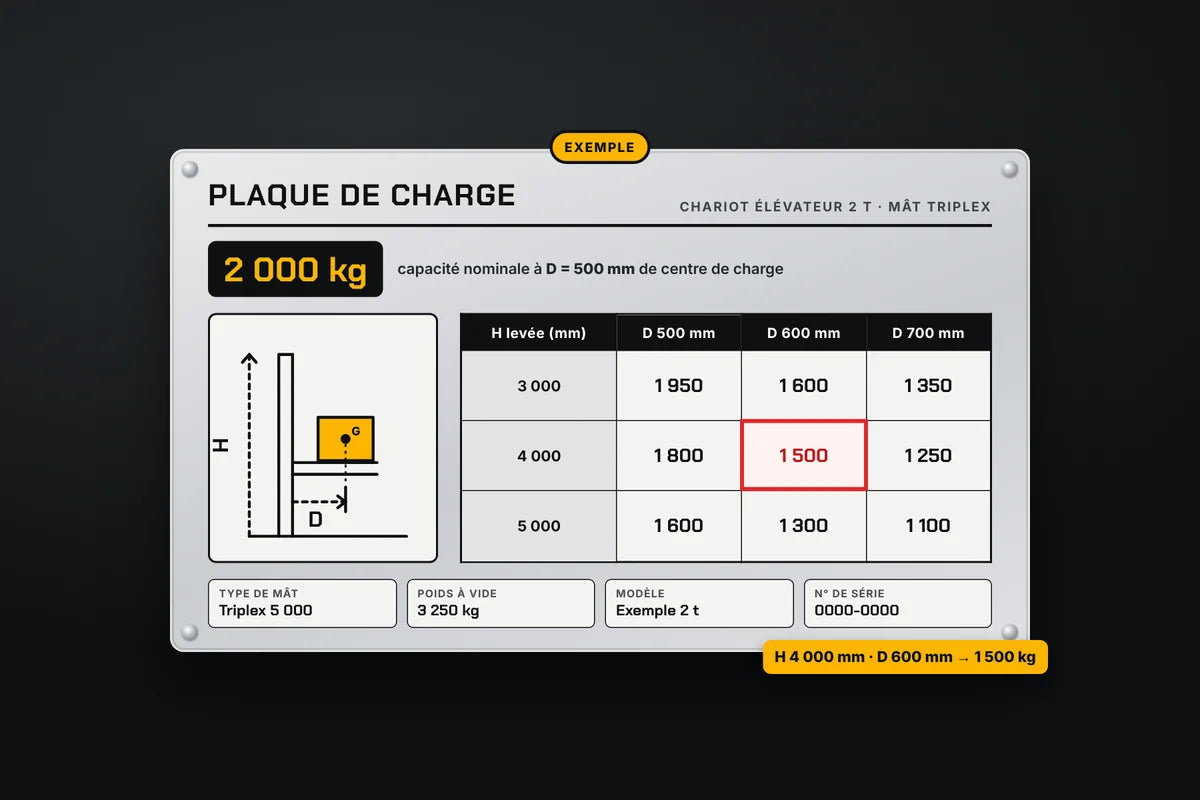

L’abaque de charge, c’est le tableau de la plaque. Vous entrez par la hauteur de levée, vous entrez par le centre de charge, vous lisez la capacité à l’intersection. Rien de plus, mais l’ordre de lecture compte : on part toujours de la charge réelle, jamais de la capacité maximale.
Prenons une palette de 1 200 kg, 1,20 m de profondeur, à monter à 4,50 m dans un rack. Centre de gravité estimé : 600 mm. Sur un chariot 2 t dont l’abaque plafonne à 1 500 kg dans cette configuration, ça passe. Sur la même palette montée avec des fourches rallongées de 1,8 m, le centre de gravité recule encore et la marge disparaît.
| Hauteur de levée | Centre de charge 500 mm | 600 mm | 700 mm |
|---|---|---|---|
| 1 000 mm | 2 000 kg | 1 700 kg | 1 450 kg |
| 2 000 mm | 2 000 kg | 1 700 kg | 1 400 kg |
| 3 000 mm | 1 950 kg | 1 600 kg | 1 350 kg |
| 4 000 mm | 1 800 kg | 1 500 kg | 1 250 kg |
| 5 000 mm | 1 600 kg | 1 300 kg | 1 100 kg |
Valeurs de démonstration pour un chariot 2 t à mât triplex. Ne les utilisez pas comme référence de travail : seule la plaque de votre machine fait foi.
Le bon réflexeMesurez la profondeur de vos palettes les plus courantes, ajoutez la moitié de la surlongueur éventuelle, et comparez au centre de charge de la plaque. Si vos palettes sont systématiquement plus profondes que 500 mm, votre chariot travaille déjà en dessous de sa capacité nominale.
4. Les erreurs fréquentes qui rendent la plaque inutilisable
- Lire la capacité nominale comme une capacité universelle. 2 t en haut de plaque ne veut pas dire 2 t à 5 m. C’est l’erreur numéro un, et elle est invisible tant que rien ne bascule.
- Ajouter un accessoire sans nouvelle plaque. Fourches rallongées de 1,5 m, 1,8 m ou 2 m, translation latérale, positionneur : la capacité change, la plaque doit suivre. Sur nos machines, ces options se choisissent à la commande : c’est justement le moment de demander la plaque correspondante.
- Garder la plaque d’un autre chariot. Après un changement de mât, une réparation lourde ou un échange standard, la plaque d’origine ne décrit plus l’engin.
- Laisser la plaque disparaître. Peinture, film plastique, autocollant d’entretien, nettoyeur haute pression : avec le temps, beaucoup de tableaux deviennent illisibles. Une plaque illisible, c’est un cariste qui travaille à l’estime.
- Mal centrer la charge. Une charge non centrée latéralement ou posée en porte-à-faux modifie la stabilité réelle, même dans les limites de la plaque. C’est la mécanique du renversement latéral, décrite par l’INRS dans sa fiche ED 125.
- Ignorer le poids à vide. Un sol d’étage, un monte-charge ou un plancher de semi-remorque se calculent avec la masse totale, chariot compris.
5. Plaque de charge et CACES R489 : ce que dit la réglementation
Le CACES R489 remplace la R389 depuis le 1er janvier 2020. Il couvre les chariots de manutention automoteurs à conducteur porté et se découpe en catégories, dont la catégorie 3 pour les chariots élévateurs frontaux en porte-à-faux de capacité inférieure ou égale à 6 000 kg : ceux que l’on achète et fait conduire au quotidien. Validité : cinq ans, renouvellement par recyclage.
Ce que l’on attend du cariste, très concrètement :
- comprendre la stabilité de l’engin et la différence entre capacité nominale et capacité réelle ;
- savoir lire la plaque de la machine qu’il conduit, pas celle d’un modèle de formation ;
- vérifier à la prise de poste l’état et la lisibilité des indications de charge ;
- refuser une configuration qui sort de la plaque.
Côté employeur, la chaîne est classique : formation, évaluation par un organisme testeur, aptitude médicale, puis autorisation de conduite écrite. Cette autorisation ne vaut que pour les catégories et les engins qu’elle mentionne. Un cariste formé sur un 2 t ne devient pas automatiquement à l’aise sur un 5 t à mât haut : la plaque, les hauteurs et les charges ne sont plus les mêmes.
Un cas fréquent : toute l’équipe passe la catégorie 3, puis découvre sur le terrain que la machine a un mât de 5 m et que personne n’a jamais regardé la ligne 5 000 mm. Intégrez la plaque de vos propres engins au programme interne : une photo de plaque, un exercice de lecture, dix minutes.
6. Vérifier la plaque avant d’acheter un chariot élévateur neuf
À la commande, la configuration est encore négociable. Après livraison, elle est ce qu’elle est. La checklist à suivre, que vous regardiez nos chariots élévateurs électriques (1 à 5 t), nos chariots élévateurs diesel (2 à 4 t) ou une autre marque :
- Mât commandé = mât de la plaque. Une hauteur de levée de 3 m en standard ou 5 m en option ne donne pas la même courbe. Demandez la capacité à votre hauteur de rack réelle, pas la capacité au sol.
- Accessoires listés. Translation latérale, positionneur, fourches rallongées : vérifiez que la plaque livrée les mentionne ou que la capacité tient compte de leur poids et du déport.
- Hauteur de mât abaissé. Sur un CPD-20, le mât abaissé fait 2,10 m : ça passe ou ça ne passe pas votre porte, et ça se vérifie avant de signer.
- Poids à vide. Comparez-le à la charge admissible de votre plancher, de votre camion, de votre monte-charge.
- Support et documents. Plaque résistante, notice, déclaration CE, fiche technique avec centre de charge et hauteurs. Sans ces documents, la plaque devient difficile à rééditer en cas d’accessoire ajouté.
- Cohérence avec vos charges réelles. Si vous manipulez des charges de plus de 1,20 m de profondeur en hauteur, regardez un 3 t diesel ou un 5 t électrique plutôt que de pousser un 2 t dans ses derniers retranchements.
Pour les volumes plus modestes, un 1,5 t électrique suffit souvent : la bonne question n’est pas « quelle est la plus grosse capacité ? » mais « quelle capacité me reste-t-il à ma hauteur et avec mes palettes ? ».
Un dernier réflexe avant de commander
Une plaque de charge ne s’improvise pas et ne se rattrape pas après livraison. Fixez d’abord votre hauteur de levée réelle, la profondeur de vos palettes et le poids de vos charges les plus lourdes ; le modèle se déduit de ces trois données, et la plaque confirme le reste.
Un doute sur la capacité à votre hauteur de mât ? Posez la question à notre équipe avant de commander. Voir les chariots élévateurs neufs : 13 modèles électriques et diesel, mât de 3 m de série et jusqu’à 5 m en option.
Un conseiller RIVAK vous répond en direct, du lundi au vendredi de 8h à 18h.
Écrire sur WhatsAppQuestions fréquentes
Où se trouve la plaque de charge sur un chariot élévateur ?
Le plus souvent sur le tablier porte-fourches côté conducteur, ou sur la cloison derrière le siège. Certaines marques la placent sur le capot. Repérez-la une fois pour toutes à la prise de poste, et vérifiez qu’aucun cache ni adhésif ne la recouvre.
Que faire si la plaque est illisible ou absente ?
On immobilise l’engin. Pas d’estimation, pas de « on sait ce qu’il vaut ». Faites rééditer la plaque par le constructeur ou l’importateur, avec la configuration exacte (mât, fourches, accessoires), puis reprenez l’exploitation.
Capacité nominale et capacité réelle, quelle différence ?
La capacité nominale est la valeur de référence, mesurée dans une configuration standard (souvent 500 mm de centre de charge, faible hauteur). La capacité réelle, dite aussi résiduelle ou effective, est celle qui s’applique à votre hauteur et à votre charge. C’est elle qui décide si la palette monte.
Faut-il une nouvelle plaque quand j’ajoute un accessoire ?
Oui, dès que l’accessoire modifie le centre de charge, le poids ou la géométrie du levage. Un tablier déporteur ou des fourches rallongées à 2 m changent la donne. Le constructeur ou son représentant doit fournir la capacité correspondante et la plaque associée.
Le CACES R489 apprend-il à lire la plaque de charge ?
Oui. La stabilité, la lecture de la plaque et la notion de capacité réelle font partie de la formation. Mais elle porte sur des cas génériques : la plaque de votre machine, c’est à vous de la faire travailler en interne.
